PIM 6508
PVC PROFİL KESME VE İŞLEME MERKEZİ

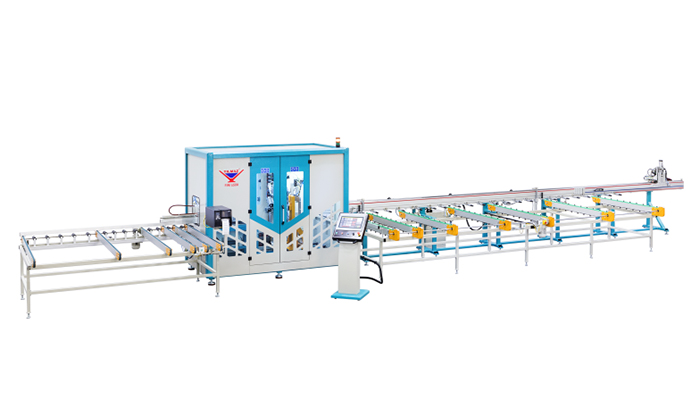

PIM 6508 piyasada kullanılmakta olan her türlü PVC profili işlemek üzere özel olarak tasarlanmış, 8 eksende hareket sağlayan servo kontrollü bir makinedir. PVC profillerin dört yüzeyindeki frezeleme, su tahliye kanallarının, menteşe, anahtar ve kol deliklerinin açılması, testere ile boy kesme operasyonlarını yapabilmektedir.
Makine programı minimum israf ve maksimum üretim prensibine göre çalışmaktadır. Operatör, besleme konveyörüne 10 adet PVC profil koyarak hattı besleyebilmekte ve robot kolu profilleri tutarak, işleme & kesme merkezine taşımaktadır. Kesme ünitesi 30⁰-150° aralığında istenilen açıda profillerin seri olarak kesim işlemlerini yapabilmektedir. Operatör makine ile senkronize olarak çalışan barkod yazıcıdan çıkan etiketi kesilen profile yapıştırarak kaynak hattına sevk eder.
- 8 eksende hareket sağlayan CNC kontrol sistemi
- Otomatik besleme, taşıma, pozisyonlama, kesme ve aktarma özelliği
- PVC profillerin dört yüzeyinde frezeleme, su tahliye kanallarının, menteşe, anahtar ve kol deliklerinin açılması ile testere ile boy kesme operasyonlarını yapabilmek

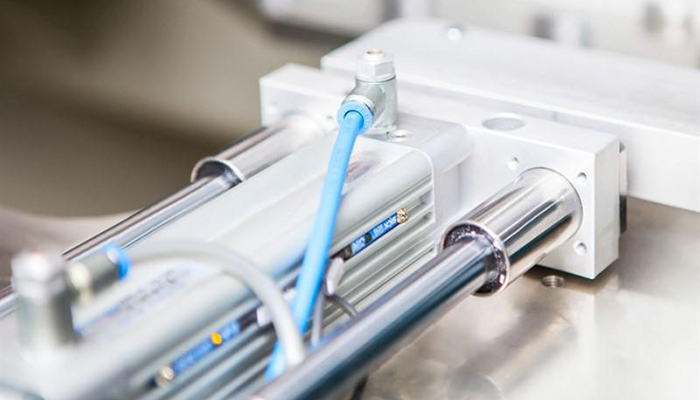

- Profillerin hassas olarak pozisyonlanmasını sağlayan pnömatik tutucu ünite
- Otomatik olarak çalışan yatay ve dikey mengene sistemi
- 1200-1600 m.tül /8 saat profil işleme kapasitesi
- 10 adet profil kapasiteli otomatik besleme konveyörü

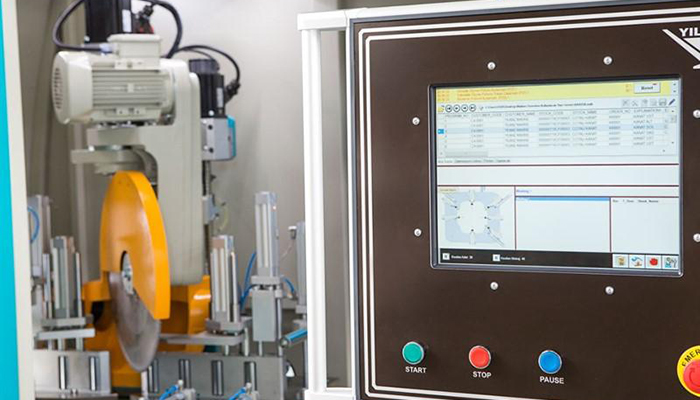

- Ø 500 mm çaplı servo kontrollü testere ile +/-0.1° hassasiyet ile 30° ve 150° derece arasında hassas kesim

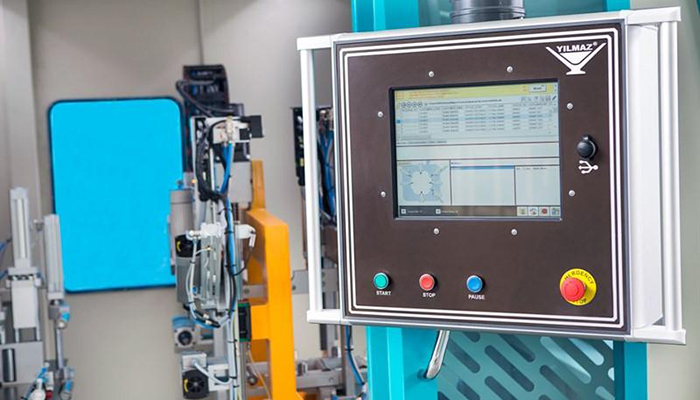

- Windows tabanlı PC ve 15.6’’ dokunmatik panel ekran
- Uzaktan bağlanma ve teknik destek sağlama
- Kolay kullanılabilen ve bütün çizim programlarına entegre ara yüz program
- Frezeleme ve kesme işlemlerini aynı anda yapabilme
- Dört köşe PVC kaynak ve temizleme hattına entegrasyon
- Otomatik kasa ve kanat profillerini tanıma sistemi
- Otomatik profil genişlik ve yükseklik ölçülerini kontrol sistemi
- Otomatik yağlama sistemi
- Testere düşük basınç emniyet kontrolü
- Kabin içi çok düşük enerji tüketimi olan LED aydınlatma
- Barkod yazıcı cihazı
OPSİYONEL AKSESUARLAR
- Talaş emici aspiratör
- İlave testere
- İlave kesici takımlar
- Talaş ve atık profil konveyörü
